一、大气露点与水分含量的关系
1、什么是大气露点：未饱和空气在保持水蒸气水分压力不变 (即保持 绝对含水量不变)情况下降低温度，使之达到饱和状态时的温度叫“露 点” 。温度降至露点时，湿空气中便有凝结水滴析出。
2、 什么是“压力露点”：湿空气被压缩后，水蒸气密度增加，温度也 上升，压空气冷却时，相对湿度便增 加，当温度继续下降到相对湿度 达 100%时，便有水滴从压缩空气中析出，这时的湿度就是压缩空气 的 “压力露点”。
3、“压力露点”与“常压露点”有什么关系：“压力露点”与常压露 点之间的对应关系与“压缩比”有关，一般用图表来表示。在“压力 露点”相同的情况下，“压缩”比越大，所对应的常压露点越低。例 如：0.7MPa 的压缩空气压力露点为 2 时，相当于常压露点为-23℃。 当压力提高到 1.0MPa 时，同样的压力露点为 2℃时，对应的常压露 点降至-28℃ 。 (详情请看下表)

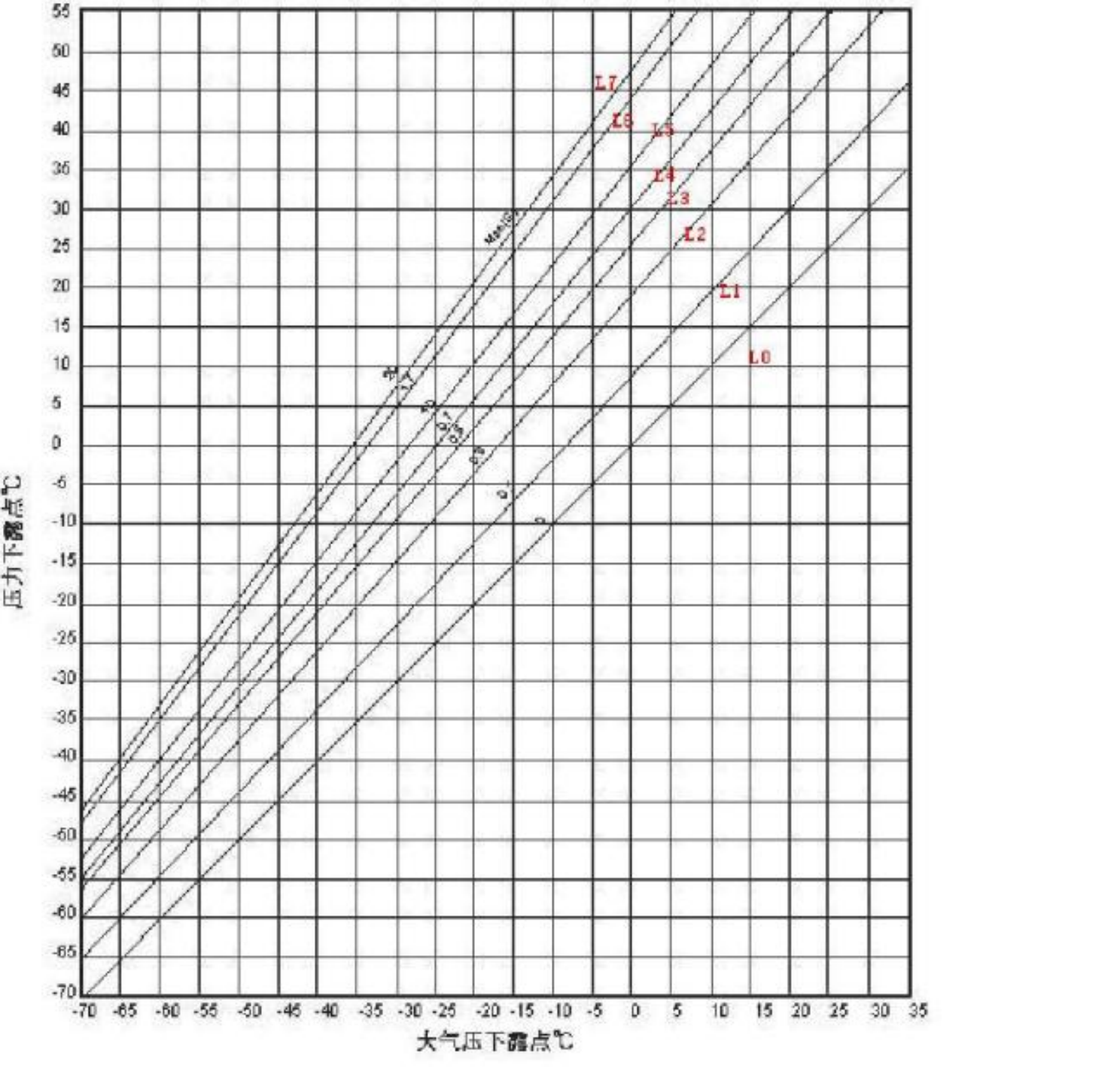

X 轴为大气压力露点 Y 轴为压力露点
L0 直线为表压 0Mpa 压力时压力露点(常压)
L1 直线为表压 0.1Mpa 压力时压力露点
L2 直线为表压 0.3Mpa 压力时压力露点
L3 直线为表压 0.6Mpa 压力时压力露点
L4 直线为表压 0.8Mpa 压力时压力露点
L5 直线为表压 1.0Mpa 压力时压力露点
L6 直线为表压 1.7Mpa 压力时压力露点
L7 直线为表压 1.7Mpa 压力时压力露点
从上图可以看出，常压空气被压缩就会有大量的水分析出。
干式无油螺杆压缩机空气进来直接压缩排出，析出水分不能排出，所以只能把二级温度控制在 160℃左右让液态水再次蒸发成气体，随压缩空气排出。
4、大气露点与水分含量的关系：

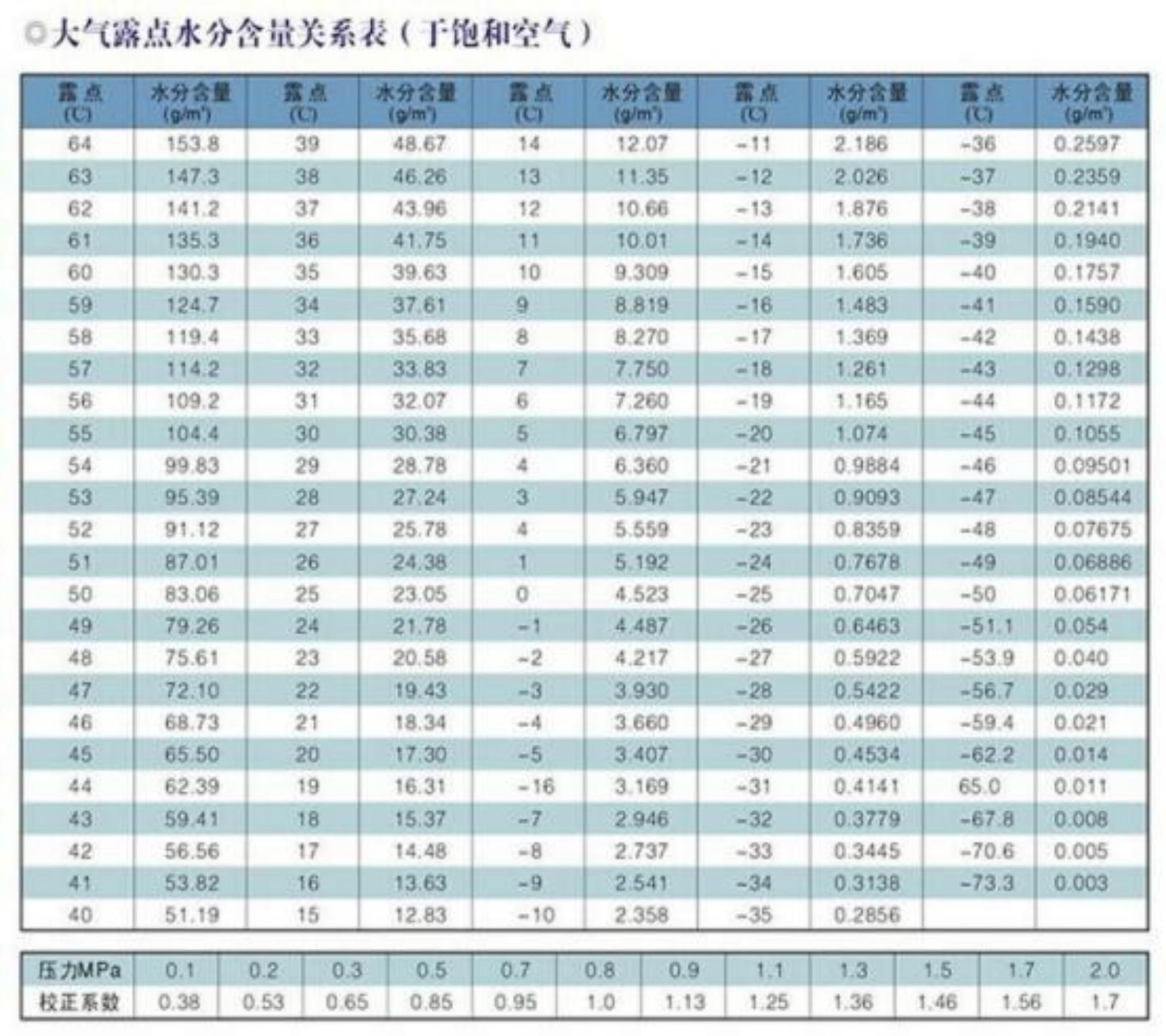

我们大家都知道大气中是有水分的，温度越高，相对湿度越大，也就是说温度越高空气中水份含量越多。从上表同时能了解到温度和含水 量的关系.
如：1、压缩空气最高工作压力 0.8Map、出气口温度 45℃情况下，最 大能含水量是 65.50g/m³。
2、压缩空气最高工作压力 0.8Map、出气口温度 64℃情况下，最大能 含水量是 153.80g/m³.
所以在选择空压机时，空压机的压缩温度和出气口温度决定了压缩出 的空气含水量高低，温度越高出气口含水量越高 (能在空压机系统中堆积由液态水分蒸发成气态水分，总体含水量不变) 。
二、压力露点用什么仪器测量

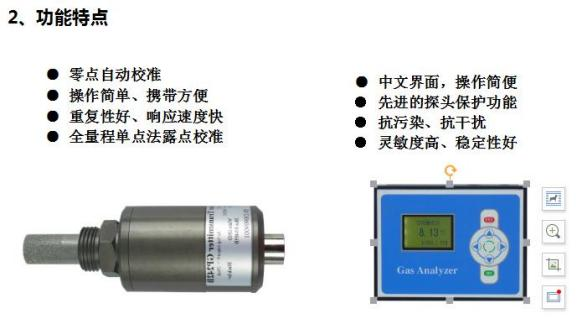

压力露点单位虽然是℃，但它的内涵是压缩空气的含水量。因此 测量露点实际上就是测空气的含水量。测量压缩空气露点的仪器 很多，有用氮气、乙醚等作冷源的“镜面露点仪”，有用五氧化 二磷、氯化锂等作电解质的“电解湿度计”等等。目前工业上普 遍使用专用的气体露点计来测量压缩空气的露点，如英国的 SHAW 露点仪，该仪器的测量范围可达-80℃ 。另外还有德国TESTO(德 图)露点仪。可实现实时在线监测，记录及报警。
三、水润滑无油螺杆空压机和干式无油螺杆空压机含水量比较
| 对比项目 | 水润滑无油螺杆空压机 | 干式无油螺杆空压机 |
随进气含水量 | 在同一场地相同 | 在同一场地相同 |
压缩温度 | 主机工作温度 (30-55) ℃ 水汽分离桶 (25-50) ℃ 排气温度 (25-50) ℃ | 主机工作温度 ( 一级 100℃左右，二 级 200℃) ，温度高，水分不会析出； 无机械水汽分离装置； 对压缩空气强制降温 (需要额外再配 冷却器) ，温度降低后有水分析出， 但冷却器对水分不好收集及排出，长 时间排水对压缩机产气量有影响，所 以一般选择直接排出 |
水分析出 | 离心分离水汽桶，进行气水分离，水沉降 在底部，当水分满上来时，分离桶的水排 出机外 | 无水汽分离装置，进来多少气，排出 多少气 |
出气口温度 | (25-45) ℃ ，0.8Map 时，最高含水 量是 65.50g/m³ | 冷却前 160℃左右，冷却后 65℃左右， 0.8Map 时，含水量是 153.8g/m³， 由于担心影响产气量，降温后析 出的水分也不敢转排水器，导致 有液态水分随压缩空气排出。 |
空气洁净度 | 由于温度低，高效离心分离水汽桶能把进 来水分留在水汽桶底部，高效保障出气含 水量低，无后冷也温度低。水对空气同时 还起到清新作用，空气当中的杂质随水一 起停留在水汽桶底部，所以排出的压缩空 气如雨后般清新洁净。 | 空气中杂质、设备运行杂质，都一起 从压缩机出口排出。 |
从以上我们可以了解，电子行业流传水润滑无油螺杆空压机含水率高是不成立的，不但不会高而且比其他形式的如干式螺杆空压机含水率还要低，压缩空气的洁净度也更加高。
